中空旋转平台|大扭矩系列
品牌: G+/吉嘉
型号: GSG系列
发布日期: 2019-08-30
产品详情





中空旋转平台是一种全新的旋转负载装置,它集高传动效率、高精度、高刚性、高性价比于一身,综合了伺服马达、凸轮分割器及直驱马达的优势。

GSG系列高扭矩中空旋转平台使用高精度齿轮结构和径向轴承,再进一步与行星或直角减速机进行二段减速一体化设计,结构更精巧,提高了扭矩和刚性,承载更稳重,搭配伺服马达或步进马达可做任意角度分割,既可满足分割器无法实现的位数控制,定位精度又可媲美直驱马达,可在短时间内实现惯性负载的定位。

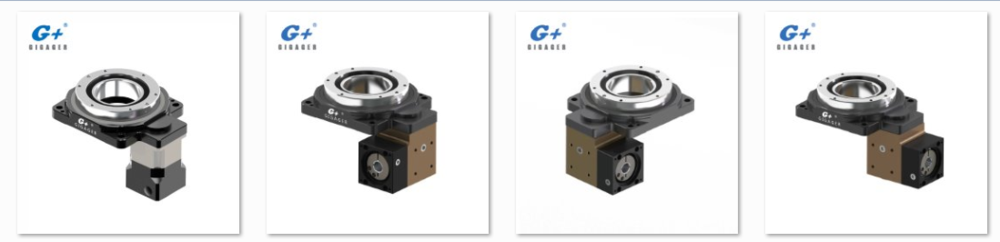

GSG系列高扭矩旋转减速机





 产品特性


■ 二段减速一体化设计

小齿主轴与二段做同轴一体化组装,大幅提升同心度及齿轮转矩同时节省空间、降低成本。

■ 高转矩齿轮

齿轮系数得以提升,可承受更大负载

■ 寿命长

精度寿命可达30000hr。

■ 通过直接连接可提高可靠性、降低成本

可直接将需要装置的工作台及机械手臂安装在旋转平台上。与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。

■ 马达配置

可自由选配各品牌步进马达或伺服马达。

■ 无齿隙的高精度定位

无齿隙,定位精度≦ 1min,重复定位精度可达 ±5弧秒

■ 大口径中空结构

配线、配管更方便简洁,在布线复杂的配线、配管环境下此特性的优势尤为突出。





 控制系统构成


标准配置:平台本体×1台,原点传感器套件×1套,感应片×1件,传感器安装支架×1套,其余为客户自购配件。






 中空旋转平台GSG高扭矩系列供应型号


型号

二段减速机

规格

(mm)

减速比

容许转矩
(Nm)

容许盘面转速
(rpm)

允许惯性力矩
(Nm)

GSG85Z

直角减速机

85

18

115

200

10

GSG85M

行星减速机

85

18/30

115

200

10

GSG130Z

直角减速机

130

18

140

200

50

GSG130M

行星减速机

130

18/30

140

150

50

GSG200Z

直角减速机

200

18

250

200

100

GSG200M

行星减速机

200

18/30

250

150

100

有关详细信息,欢迎联系我们索取产品目录。





 中空旋转平台的应用


中空旋转平台可应用于数控分度装置,旋转台,军用雷达,激光打标机,陀螺测试,重力传感器测试,手机电子罗盘测试等精密电子产品。它还可用于机器人手臂关节,自动化生产线,测试设备,激光切割等。
